電纜阻燃防火材料由電纜用難燃輕型封閉式槽盒、輕型耐火隔板、防火堵料、防火涂料等系列材料構成。適用于各種電壓等級的電纜防火保護，能實(shí)現電纜通道的耐火分隔和阻止電纜著(zhù)火延燃。

耐火電纜如何選擇防火材料?

       我們常用的交聯(lián)聚乙烯電力電纜在發(fā)生短路或者鄰近有明火燒灼時(shí)，都會(huì )因火焰引起延燃，特別是多根電纜集中敷設時(shí)火災的影響更為嚴重。因此，采取合理的電纜防火措施，對防止電纜火災的蔓延是非常重要的。

       所謂耐火電纜，就是在規定火焰條件下能夠保持一定時(shí)間正常運行的電纜，或者說(shuō)在燃燒條件下能夠保持線(xiàn)路完整的電纜。在GB/T19666-2005標準中是這樣規定的：0.6/1.0KV及以下電纜在額定的電壓下，供火溫度為750+50℃，供火時(shí)間90min+冷時(shí)間15min， 2A熔斷器不斷或指示燈不亮。關(guān)于對耐火電纜的導體材料，云母帶，絕緣料，輔助材料的選擇做如下闡述。

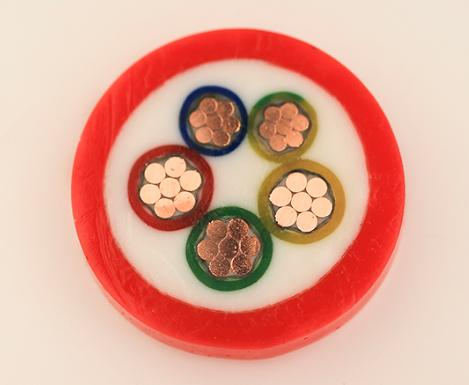

1. 導體材料和導電線(xiàn)芯結構的選擇

       鋁導體的熔點(diǎn)為685℃而耐火電纜試驗時(shí)依據GB/T 19216供火溫度要達到750+50℃℃顯然鋁導體是不能做耐火電纜的;銅的熔點(diǎn)在1000℃以上，所以可以做耐火電纜的導體。

       截面1.0mm2及以下的銅線(xiàn)，在高溫下雖不熔化，但由于線(xiàn)芯太細，易因局部過(guò)熱和輕微的外界影響而發(fā)生斷裂，喪失正常的通電功能，因此不推1.0mm2及以下的銅線(xiàn)做耐火電纜。

       大截面的電纜扇形芯導體不易做耐火電纜，圓形芯導體適合做耐火電纜。因為圓形結構比扇形結構表面光滑，云母帶的受力情況比較均勻，不會(huì )對云母帶造成損傷，而且圓形結構比扇形結構節約云母帶，成本低。

2.云母帶的選擇

       合成云母的耐火溫度要高于金云母的耐火溫度。由于*標準中取消了對耐火電纜的分級要求，實(shí)際生產(chǎn)中可以根據客戶(hù)的要求選擇耐火云母帶，從耐火電纜的安全性和確保耐火電纜質(zhì)量穩定性考慮，建議均用合成云母。

3.絕緣材料的選擇

       耐火電纜的常用絕緣料多為PVC和PE, XLPE等，但使用PE, XLPE的效果要優(yōu)于PVC，因為在750+50℃的高溫下，電纜的絕緣材料早已燃燒不存在，但不同的絕緣料燃燒后的殘留物資對云母帶的影響不同。

       PVC的組要成分為PVC樹(shù)脂和CaCO3根據其燃燒機理粘附在云母帶的外面，燃燒固體殘留物CaO Cacl2的混合物處于比較穩定的狀態(tài)，粘附在云母帶的外面，在燃燒過(guò)程會(huì )產(chǎn)生內應力，擠壓云母帶，使云母帶受到損傷，影響耐火性能。

4.輔助材料的選擇

       作為耐火電纜的輔助材料包帶和填充雖不是關(guān)鍵材料，但應依據燃燒后生成殘留物少的原則。
